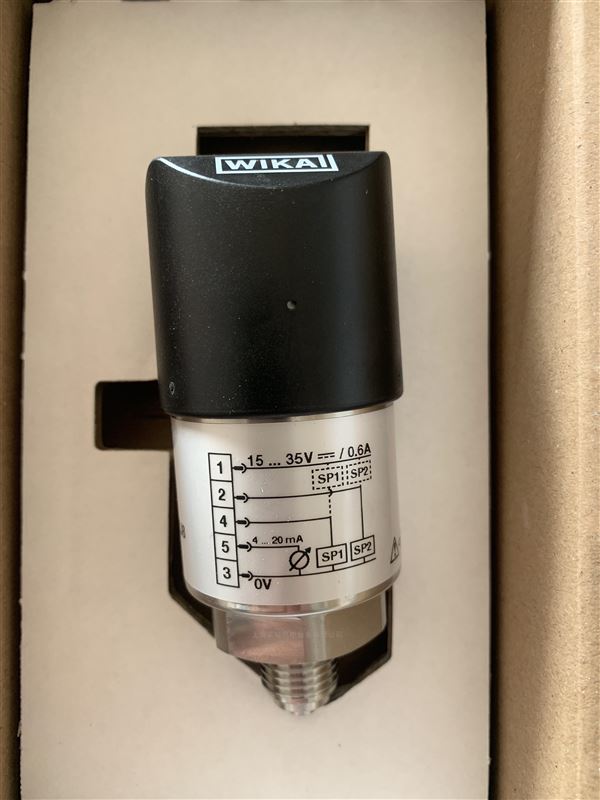

带数显的电子压力开关PSD-4
应用
■ 机床
液压和气动技术
泵和压缩机
机械制造
■
■
■
功能特性
■ 便于读取、坚固的数字式显示器
直观、快速设置
方便、灵活的安装配置
可灵活的配置、扩展输出信号

带数显的电子压力开关PSD-4

应用

■ 机床

液压和气动技术

泵和压缩机

机械制造

功能特性

■ 便于读取、坚固的数字式显示器

直观、快速设置

方便、灵活的安装配置

可灵活的配置、扩展输出信号

电气连接

连接

■ 圆形插头 M12 x 1（4 针）

■ 圆形插头 M12 x 1（5 针）

1) 仅适用于两个开关输出和额外模拟信号的版本 关于认证和证书，参见公司网站

电气安全

短路保护： S+ / SP1 / SP2 vs. U-

反极性保护： U+ vs. U-

绝缘电压： DC500V

过压保护： DC 40 V

设计和功能方面 PSD-4型压力开关在PSD-30的原有基础又进行了深入的开发，PSD-30 型压力开关凭借其优秀的功能设计获得了 “iF 产品设计奖”。PSD-4 开关的精度高达0.5%，能自由配置输出信号（PNP/NPN, 4 ...20 mA/0 ...10 V），5:1 可扩展性模拟输出，另外 PSD-4还具有的自我诊断功能，可为客户提供的自动化解决方案。

自定义安装 PSD-4 可根据安装环境的不同进行灵活安装。此外，其显示器和外壳可以自由旋转300°，使得在调整显示器时无需调整 电气接口，并且还能使显示器始终正对操作人员。此外，该型号压力开关还具备 M12*1 接口，安装时，可按照电缆布线要求定位压力开关位置。

高质量威卡（WIKA）在开发压力开关系列产品过程中，始终坚持 坚固耐用的设计理念，并选择适合机器制造应用的材料。 鉴于此，该型号电子式压力开关的外壳和电气连接件的螺纹接头都由不锈钢制成，因此几乎不可能发生连接件过旋或撕裂现象。

IO-Link 1.1 由于能够发出符合 IO-Link 通信标准的可选输出信号，PSD-4 可快速集成到现代自动化系统中。IO-Link 标准 加快了 PSD-4 的安装和参数化过程，并提高了其功能性。

安装方面：可按要求提供其他连接。

阻尼（可选项）：

对于会出现减压的应用，建议使用阻尼。利用阻尼，可将压力端口限制到 0.3mm，从而加强对减压的抑制。
