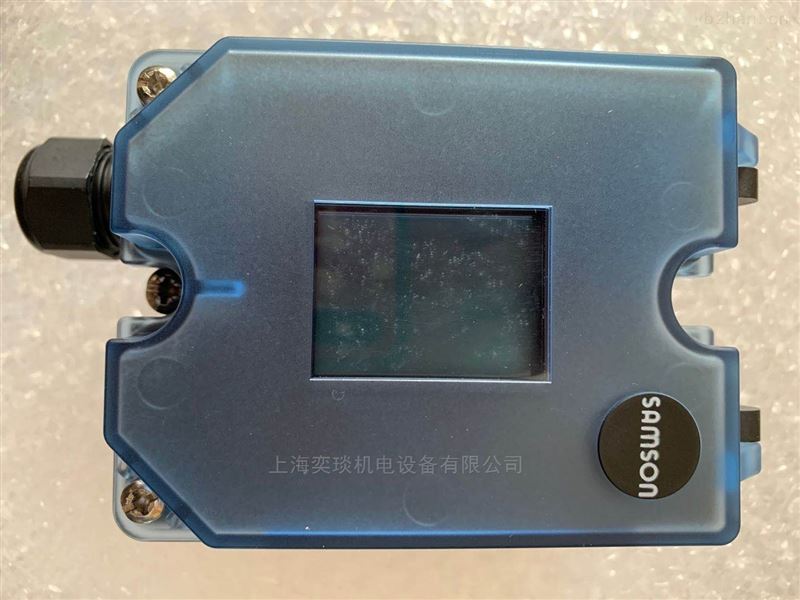

3725数字式电气阀门定位器安装到气动控制阀上，用于按输入控制信号（参考变量 w）将阀杆位置（被调变量 x）准确定位。由控制系统或控制器来的输入控制信号作为给定值，控制阀的行程或转角作为反馈量和测量值，阀门定位器将两者进行比较，进而按一定规律给出气动压力信号（输出变量 ）给气动执行机构去调节阀位。

3725型数字式电气阀门定位器安装到气动控制阀 上，用于按输入控制信号（参考变量 w） 将阀杆位置（被调变量 x）准确定位。由控 制系统或控制器来的输入控制信号作为给 定值，控制阀的行程或转角作为反馈量和 测量值，阀门定位器将两者进行比较，进 而按一定规律给出气动压力信号（输出变量）给气动执行机构去调节阀位。 阀门定位器的基本组成：磁阻式（AMR） 阀位传感器、模拟 i/p 电气转换器和气动放大器，以及带微处理器的电子单元。 由反馈杆连接的磁钢与装在壳体内非接触 式的 AMR 磁阻式传感器对行程或开 启角度进行测量并转换为电信号。 反馈杆的偏转导致磁场方向的改变，被 AMR 传感器检测到，微处理器从检测的信 息确定出瞬间的阀位。 实际阀位信号和 4-20mA 给定信号都通过 A/D 转换器传送给微处理器，微 处理器将阀位与给定进行比较和运行 PD 控制算法。 在系统有偏差时，根据偏差运算的输出变 化由电/气转换器变为气动控制信号， 经气动放大器放大输出给气动执行机 构，增加（充气压）或减少（排气）输出 信号压力从而完成定位。

外部气源供气给气动放大器和压力定值器。 可以通过组态由软件限制气动放大器的输出信号压力到 2.4 巴。 输出气量调整 Q（10）用于优化与不同气 动执行机构配合的定位控制。

紧密关闭功能 当输入控制信号（给定值）低于 1%或高于 99%（见通过参数代码 P10 和 P11 设置终端阀位），对气动执行机构充气或排空。 气开（ATO）：P10 →ON；P11 →OFF  气关（ATC）：P10 →OFF；P11 →ON
